破解电子制造业的水治理命题：半导体废水处理的挑战与实践

　　半导体废水处理正在成为工业水环境治理领域绕不开的话题。随着芯片制造、封装测试及集成电路等产业规模持续扩大，生产过程中产生的大量工艺废水如何得到妥善处置，已经引起行业内外越来越多的关注。半导体废水处理之所以难度突出，根源在于其成分的复杂性，这使得它无法按照传统工业废水的单一模式去处理。

　　在电子产品制造流程中，清洗、蚀刻、光刻、化学机械研磨等工序几乎每一步都会产生性质完全不同的排水。这种多来源的特性，决定了半导体废水处理必须面对一个混合了氟化物、重金属离子、强酸强碱以及有机溶剂残留的复杂体系。特别是含氟废水和制备超纯水时排放的浓水，往往是治理链条中需要优先关注的对象。污染物成分的多元化和浓度的波动性，使得任一环节的控制失当都可能给后续系统带来额外冲击。

　　面对如此繁杂的污染物构成，半导体废水处理的通行做法是采用严格的分类收集与分质处理。不同工段产生的废水不会被简单混合，而是在源头就进行隔离，将含氟废水、酸碱废水、含重金属废水分别导入各自的处理单元。这样做既能防止不同污染物在管道或池体中发生难以控制的反应，也为后续的专项治理创造了条件，让针对性的化学沉淀、中和及除重金属工艺得以发挥最大效率。

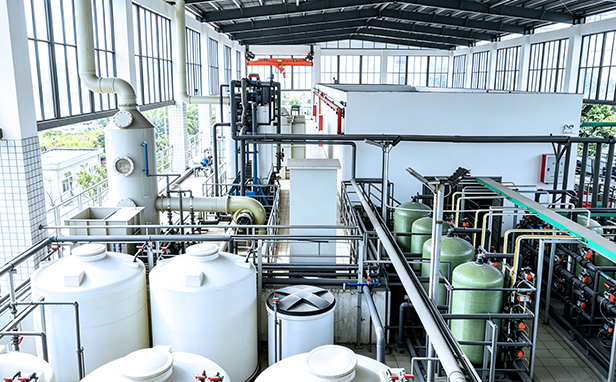

　　工程实践中，半导体废水处理通常沿着“分类预处理—综合调节—深度净化”的路径展开。在预处理阶段，通过投加化学药剂使氟化物和大部分重金属以沉淀形式从水中分离出来;然后进入综合处理环节，进一步均衡水质，降解有机物残留;最后接入过滤与膜分离系统，利用超滤、反渗透等工序提升出水指标。这种层层递进的工艺组合，能够有效应对水质波动带来的冲击，保证最终出水的稳定与洁净。

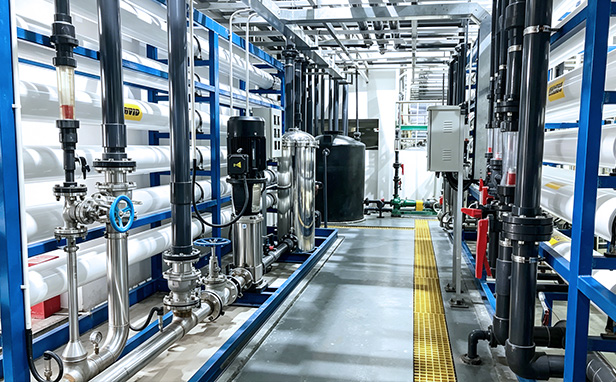

　　值得关注的是，半导体制造业对水资源的高度依赖正推动废水回用系统从可选项变成标配。经过深度处理的中水再经过超滤膜、反渗透膜以及脱盐装置的串联净化，其纯度已经能够满足生产辅助用水甚至部分工艺环节的要求。将处理后的水重新送回厂区循环使用，不只是降低了外排总量，更在水资源紧张的区域为企业的连续生产提供了切实保障。

　　在一些电子产业集聚区，废水回用率已经被纳入园区环保绩效评估的关键指标。通过设立集中的废水处理和回用设施，不仅降低了单个企业的治污负担，也在区域层面上削减了取水压力与排放压力，使水账本算得愈发精细。这种共建共享模式，让资源循环利用从理念落到了日常运维的细枝末节里。

　　长远来看，随着先进制造业向更高标准迈进，半导体废水处理的技术方向势必朝着更高回用率、更低污染物排放以及有价资源的回收利用靠拢。把水处理系统真正融入生产工艺的闭环当中，将废水中的有用成分分离回收，正在成为下一阶段技术迭代的核心思路。对水资源的高效管理与精细治理，将在很大程度上成为衡量电子制造行业可持续发展能力的一把标尺。

　　注：文中所述技术路线与工艺模式基于电子制造行业废水治理的一般工程实践，具体项目方案需根据实际水质参数及当地排放标准进行定制化设计。
